Недавно были проведены исследования, посвященные оценке теплового режима различных узлов сопряжения роллет с интегрированными коробами и внешних стен зданий с проведенным отоплением. Условия проведения - в экстремальных климатических условиях, характерных для определенной части России и Белоруссии – от -20 до -60 °C.
В процессе задействовали 13 узлов сопряжения.
В качестве результата было получено:
- Выяснены минимальные температуры, характерные для внутренней поверхности внешних стен с роллетными профилями;

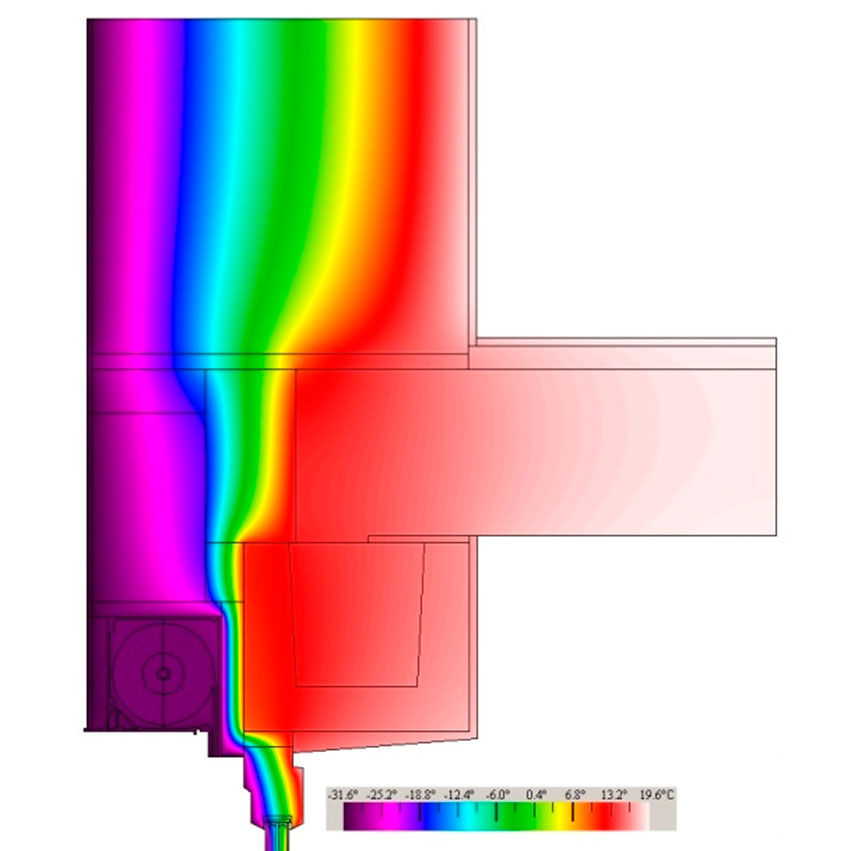

- Проведен расчет температурных полей;
- Даны рекомендации по утеплению сопрягаемых друг с другом элементов в целях предотвращения промерзания и образования конденсата на внутренней поверхности участков внешних стен (исследования проводились с учетом возможности варьирования расстояний от роллеты до окна).
|
|
|
В качестве исходных данных были приняты такие параметры:
| Параметры | для Российской Федерации | для Республики Беларусь |
|---|---|---|
| Температура наружного воздуха, °С | -20; -32; -46; -60 | -24; -31 |
| Температура внутреннего воздуха (в помещении), °С | 20 | 18 |
| Относительная влажность | 55 | 55 |
| Точка росы, °С | 10,7 | 8,8 |
| Исследования проводились в соответствии с: | СНиП 23-02-2003 | ТКП 45-2.04-43-2006 |
В процессе исследования определено, что при любых модификациях исполнения внешних стен минимальные значения температур оказались выше, чем точка росы. Любые решения роллет могут быть использованы при проектировании внешних ограждающих конструкций с температурами в пределах -60 °C, кроме облегченных решений, которые рассчитаны на температуры до -46 °C:
- Узел сопряжения роллетных профилей с несущей стеной, изготовленной из керамзитобетонных блоков;
- Сопряжения роллеты с опертой стеной, изготовленной из щелевых керамзитобетонных блоков.
Кроме того, были выбраны параметры утеплителя с термическим сопротивлением с учетом климатических условий.
Для справки
Было проведено исследование 13 узлов сопряжения с учетом различных конструктивных решений несущих, внешних и поэтажно опертых стен:
- Состоящих из одного слоя, ячеистобетонных блоков (другой вариант – керамзитобетонных камней);
- Состоящих из двух слоев: внутренний слой изготавливается из керамических блоков крупного формата, внешний слой является теплоизоляционным и состоит из специального утеплителя со скрепленной теплоизоляцией;
- Состоящих из нескольких слоев. Их внутренний слой является теплоизоляционным, производится из керамических ячеистобетонных блоков (другой вариант – из керамзитобетонных камней). Облицовочный слой состоит из лицевого кирпича. Бетонные блоки являются вибропрессованными.
