Для секционных ворот лучшим решением чаще всего становятся торсионные пружины. Они гарантируют надёжную балансировку полотна, увеличивают период эксплуатации механизма и безопаснее при регулярном использовании. Пружины растяжения подойдут как недорогой вариант, но для долговечной и бесперебойной работы ворот рекомендуется именно торсионная система.
Торсионные пружины: устройство и принцип работы

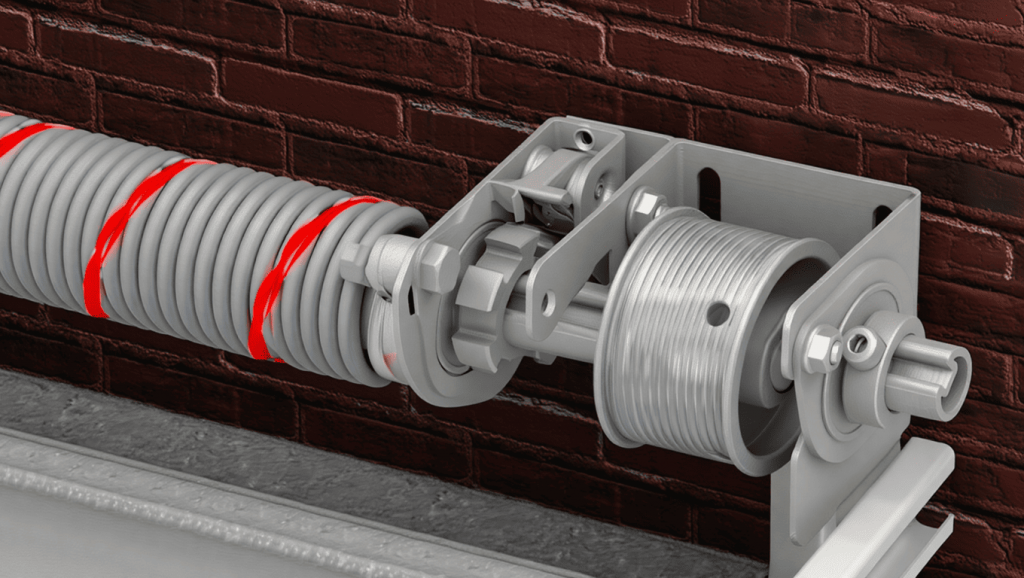

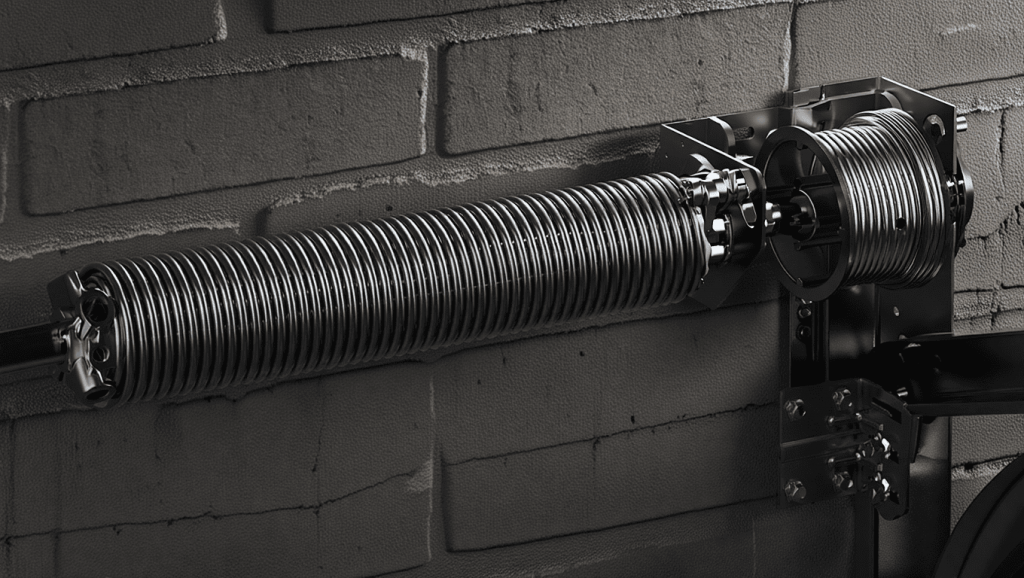

Торсионная пружина — это металлический элемент из прочной стали, который работает на скручивание. При вращении вала пружина накапливает потенциальную энергию, а затем высвобождает её в момент подъёма створки. Благодаря такому принципу удаётся компенсировать вес полотна и значительно снизить нагрузку на приводной механизм.
Основное преимущество конструкции в том, что торсионные пружины распределяют усилие равномерно по всей оси, предотвращая перекосы и разрыв тросов. Это увеличивает ресурс секционных ворот и делает их эксплуатацию безопасной даже при интенсивном использовании.
Торсионный механизм секционных ворот: что это

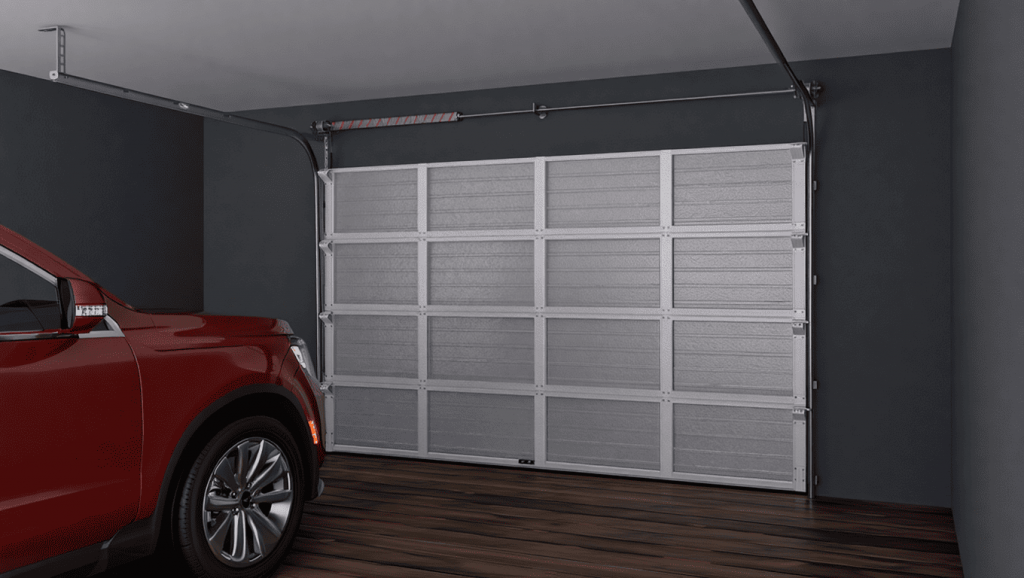

Торсионный механизм секционных ворот — это система, в которой подъемное усилие создаётся за счет вращения вала с установленными на нем торсионными системами. Такая конструкция позволяет легко поднимать и опускать полотно вручную или с помощью автоматического привода.
В отличие от системы с пружинами растяжения, торсионный механизм выдерживает большую нагрузку, имеет более долгий срок службы и лучше подходит для массивных ворот.
Основные элементы механизма
Торсионный механизм включает в себя:
- Вал — продольная ось, на которую устанавливаются пружины;
- Торсионные пружины — основной элемент, отвечающий за компенсацию веса створки;
- Подшипники и шарниры — обеспечивают плавное вращение и снижают износ;
- Крепежные элементы — фиксируют конструкцию и поддерживают баланс;
- Тросы и барабаны — передают усилие от вала к полотну ворот;
- Приводной блок (при автоматизации) — управляет открытием и закрытием.
Принцип работы и балансировка
При закрытии створок торсионные механизмы скручиваются и накапливают энергию. При открывании эта энергия высвобождается, создавая подъемное усилие, которое компенсирует вес полотна. Благодаря балансировке нагрузка на привод минимальна, а ручное открывание не требует больших усилий.
Регулировка натяжки проводится на этапе монтажа или в процессе обслуживания. При правильной настройке торсионный механизм работает плавно, без рывков и перекосов. Дополнительные меры безопасности включают защиту от разрыва пружины и троса, а также применение смазочных материалов для снижения трения и увеличения срока службы конструкции.
Преимущества торсионных пружин
Торсионная пружина — это основной элемент, отвечающий за балансировку полотна секционных ворот. Её работа построена на принципе скручивания: при вращении вала пружина аккумулирует энергию, а затем высвобождает её, компенсируя вес створки. Благодаря этому система облегчает подъемные и опускные движения створок, снижая нагрузку на приводной механизм.
Ключевые достоинства:
- Надежность и долговечность. Стальная торсионная система рассчитана на тысячи циклов эксплуатации, что гарантирует долгий срок службы.
- Безопасность. Балансировка веса полотна предотвращает резкий разрыв троса или внезапное падение створки, повышая уровень защиты при эксплуатации.
- Плавное движение. Торсионная система минимизирует усилие при ручном открывании и снижает нагрузку на приводной блок при автоматизации.
- Универсальность. Подходит для секционных моделей любого размера, включая промышленные и гаражные конструкции.
Недостатки торсионных механизмов
Несмотря на высокую надежность, у торсионных решений есть определенные ограничения, которые важно учитывать:
- Сложность монтажа. Установка и регулировка торсионной системы требуют профессионального подхода, точной настройки натяжки и использования монтажных инструментов.
- Стоимость. Цена на торсионные системы выше, чем на ворота с пружинами растяжения — в среднем на 5–10%.
- Обслуживание. Для продления срока службы требуется профилактика: проверка баланса, смазка подшипников, регулировка крепежа и контроль натяжения.
- Ремонт. При износе или разрыве необходим демонтажный и ремонтный комплекс работ, который выполняется специалистами.
Где применяются торсионные пружины
Торсионный механизм секционных ворот — это решение, которое чаще всего используется там, где требуется надежность и высокая нагрузочная способность:

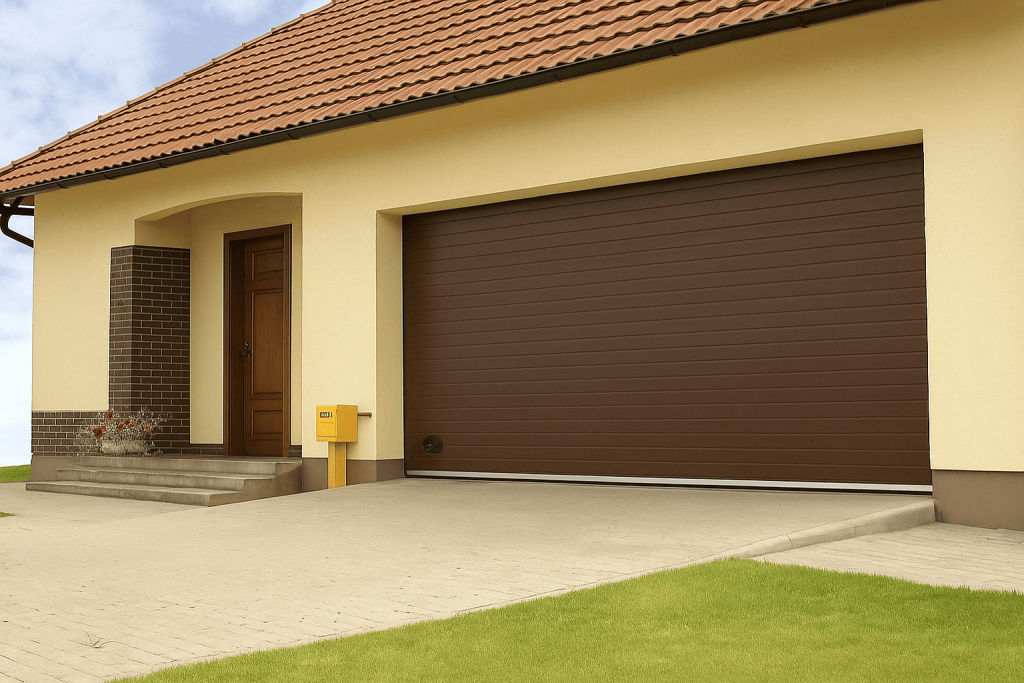

- Гаражи и частные дома. Подходят для бытовых ворот среднего размера, обеспечивая комфортную эксплуатацию и защиту.
- Складские и промышленные ворота. Благодаря высокой валовой прочности и ресурсу пружинного блока такие системы выдерживают интенсивную эксплуатацию.
- Автоматические ворота. При подключении приводного устройства торсионная система обеспечивает стабильную работу и снижает нагрузку на привод.
- Специальные конструкции. Подъемные створки большого веса и ширины практически всегда комплектуются торсионными системами, так как механизм растяжения в таких случаях не справляется с усилием.
Пружины растяжения

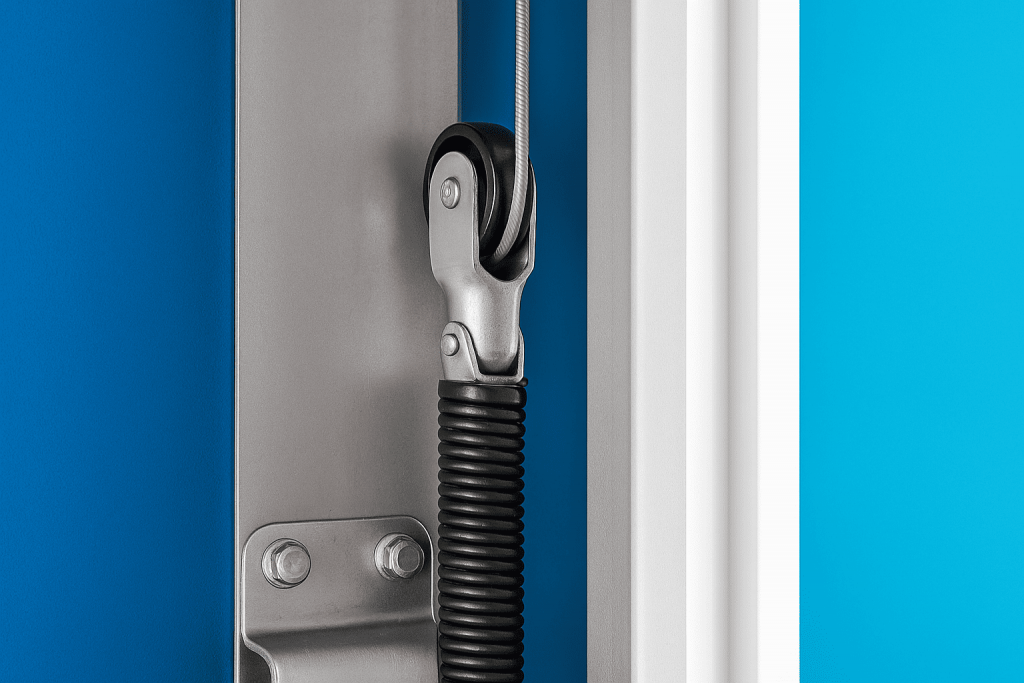

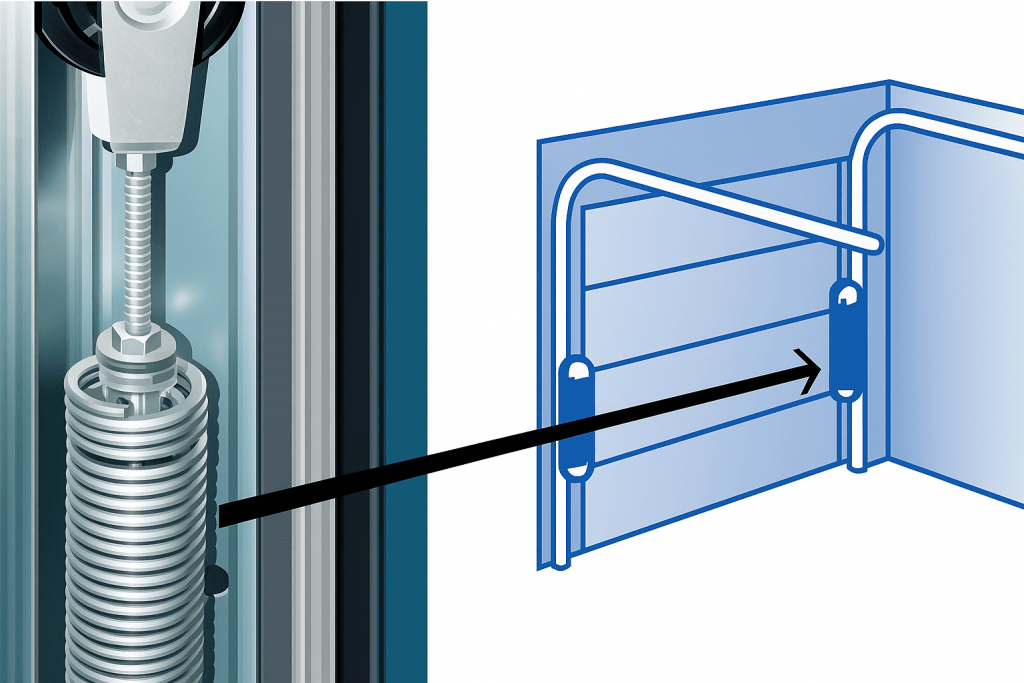

Пружина растяжения — это один из наиболее распространённых вариантов компенсации веса ворот. Такие элементы монтируются по бокам конструкции и работают на принципе натяжения: при закрытых створках они находятся в сжатом состоянии, а при открытии растягиваются, аккумулируя энергию. Эта энергия затем используется для удержания створки в верхнем положении.
В отличие от того, как устроен торсионный механизм секционных ворот, система с пружинами растяжения проще в монтаже и требует меньше места. При правильной установке они позволяют обеспечить плавный подъемный процесс и снизить нагрузку на привод.
Преимущества пружин растяжения
Выбор ворот с такими пружинами имеет свои сильные стороны:
- Простая установка. Монтажный процесс занимает меньше времени по сравнению с системой, где применяется торсионная пружина.
- Компактность конструкции. Пружины располагаются вдоль боковых направляющих, что удобно при ограниченном пространстве.
- Доступная стоимость. Такие механизмы стоят дешевле, чем полноценный торсионный механизм, что делает их привлекательными для бытового использования.
- Удобство эксплуатации. При открытии створка удерживается в верхнем положении без дополнительных усилий, обеспечивая безопасное использование.
Недостатки пружин растяжения
Несмотря на ряд плюсов, система имеет и свои ограничения:
- Ограниченный срок службы. При интенсивной эксплуатации пружина быстрее теряет натяжение, что требует регулярной проверки и профилактики.
- Меньшая надежность. В отличие от торсионной системы, пружины растяжения не так хорошо справляются с высокой нагрузкой и могут выйти из строя при разрыве.
- Сложности с балансом. Если неправильно подобрать или отрегулировать натяжение, створка может открываться неравномерно, создавая риск перекоса.
- Ограниченная сфера применения. Подходят в основном для бытовых въездных конструкций небольшого и среднего размера, но не для массивных промышленных конструкций.
Где применяются пружины растяжения
Сфера использования пружин растяжения охватывает бытовой сегмент:
- Гаражные ворота для частных домов. Отличное решение для стандартных проёмов с небольшой нагрузкой.
- Легкие секционные конструкции. Используются там, где нет необходимости в усиленном торсионном механизме.
- Автоматические системы с невысокой интенсивностью. Совместимы с приводными установками, однако требуют регулярного контроля натяжения для безопасной эксплуатации.
Таким образом, данные пружины подойдут тем, кто ищет компактное и экономичное решение, а для более крупных и тяжелых створок лучше выбирать торсионный механизм секционных ворот.
Готовые решения
Секционные ворота ALUTECH с торсионными пружинами и пружинами растяжения — подберём механизм под размер проёма, нагрузку и интенсивность использования.
Принимаем грамотное решение
При подборе секционных ворот важно учитывать не только дизайн полотна, но и тип подъемного механизма. От того, используется ли в конструкции торсионная пружина или пружина растяжения, напрямую зависят надежность, срок службы и удобство эксплуатации въездных конструкций.
Если створки будут эксплуатироваться ежедневно и должны выдерживать серьёзную нагрузку, лучше остановиться на торсионной системе. Она обеспечивает устойчивый баланс, минимизирует риск разрыва тросов и рассчитана на десятки тысяч циклов открывания-закрывания.
Для бытовых гаражей подойдут и ворота с пружинами растяжения — они дешевле, проще в установке и требуют меньше монтажного пространства. Однако срок их службы и уровень надежности ниже.
Сравнение торсионных и растяжных пружин
|
Параметр |
Торсионная пружина |
Пружина растяжения |
|
Сфера применения |
Гаражные (бытовые), промышленные и панорамные секционные модели |
Только гаражные (бытовые) |
|
Максимальная ширина проема |
До 8 м |
До 3,5 м |
|
Максимальная высота проема |
До 7 м |
До 3,085 м |
|
Возможность установки калитки |
Есть |
Нет |
|
Материалы полотна |
Сэндвич-панели толщиной 40–45 мм |
Сэндвич-панели толщиной 40–45 мм |
|
Минимальный размер притолоки |
От 10 см |
10 см |
|
Количество рабочих циклов |
От 25 000 до 100 000 |
До 25 000 |
Итог
- Торсионный механизм секционных ворот — это оптимальный вариант для тех, кто ценит долговечность, плавный подъем и безопасность. Его выбирают, когда створки испытывают высокую нагрузку или имеют крупные габариты.
- Система с пружинами растяжения — это экономичное решение для небольших гаражей, где приоритетом является цена и простота монтажа.
Выбирая между этими двумя вариантами, стоит учитывать частоту эксплуатации, размеры проема и требуемый срок службы конструкции.
