Секционные ворота – современные ограждающие конструкции, используемые при обустройстве гаража. Они отличаются прекрасной эстетикой, богатым функционалом и малым весом, подходят для работы с одним и двумя автомобилями.
Немаловажным преимуществом секционных решений является простота установки. Наличие базового инструмента и должной физической подготовки позволит произвести фиксацию полотна, подъемника и прочих элементов конструкции за счет собственных сил.
Наши специалисты подготовили пошаговую инструкцию для мастеров, желающих осуществить монтаж секционных ворот своими руками. Вы узнаете о специфике применяемых материалов и порядке подготовки помещения, научитесь устанавливать каркас и настраивать подъемный механизм. Сведения пригодятся не только новичкам, но и опытным монтажникам.
Какие конструкции называются секционными?
Секционными называют конструкции с полотном из подвижных сэндвич-панелей, плотно прилегающих друг к другу. Маршрут их подъема и опускания определяют прямые и Г-образные направляющие.
Рис. 1 Подвижный фрагмент полотна
Решения на базе секций выгодно отличаются от распашных аналогов.
- Отсутствие потребности в дополнительном пространстве для открывания створок.
- Минимальная нагрузка на проем, возможность использования в постройках с малой несущей способностью.
- Удобное и простое управление.
- Размещение подвижных элементов системы внутри помещения. Надежная защита от внешних факторов и оптимизация расходов на обслуживание.

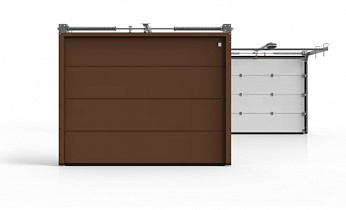

Секционные ворота с автоматическим управлением популярны в Санкт-Петербурге. Они представлены компактными решениями для легковых автомобилей ALUTECH Trend 1850×1750 мм, габаритными ALUTECH Trend 2200×1750 мм и прочими продуктами. Особо требовательные клиенты заказывают изготовление уникальных конструкций по фото, схемам и чертежам.
Рис. 2 Модель для расширенных проемов ALUTECH Trend 2200×1750
Варианты секций и направляющих для подъемно-секционных ворот
Производитель может поставлять комплекты ворот с различными секциями и направляющими. Классические секции из сэндвич-панелей имеют горячекатаную листовую обшивку, заполнены минеральной ватой. Каждый элемент снабжен особым оголовком, примыкающим к детали над ним. В результате создается единое, прочное полотно.
ВАЖНО. Цвет секций регламентируется производителем, доступен в нескольких вариантах. Однако, желающие сделать полотно в неповторимом стиле, могут заказать дополнительный оттенок из палитры RAL.

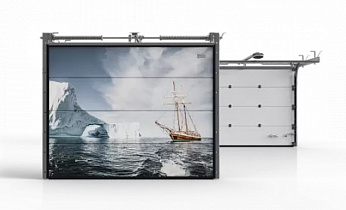

В качестве альтернативных исполнений секционных полотен доступны решения с панорамным остеклением и дверью, модели с поверхностным тиснением и без него.
Рис. 3 Модель с панорамным остеклением
Направляющие позволяют подъемному устройству перемещать полотна вверх, под потолок и возвращать их обратно. Они выполнены из металлического профиля, обладают значительной жесткостью и качественной защитой от коррозии. Исполнение элементов прямо влияет на то, как будут открываться ворота.
Тип направляющих |
Описание |
Изображение |
N либо NB |
Решения в стандартном исполнении. Несущая балка конструкции размещается над проемом. Длина перемычки последнего – не менее 210 мм. |
|
H либо HB |
Модели высоковедущего типа для гаражей с высокими потолками. Максимальная ширина проема – 10000 мм, высота – 7500 мм. |
|
HU |
Аналог предыдущего решения, рассчитанный на проемы меньшей высоты – до 5000 мм. |
|
L |
Конструкции в низковедущем исполнении, призванные направлять полотна малой высоты. |
|
V |
Модели с верхним расположением вала, обеспечивающие вертикальный подъем полотна. Выбирая их, стоит убедиться в достаточной высоте потолка – он не должен контактировать с сэндвич-панелями. |
|
VU |
Аналог серии V, отличающийся нижним расположением пружинного вала. Элемент крепится непосредственно над проемом. |
|
ND |
Разновидность направляющих, повторяющих контур потолка. Конструктив уместен в помещениях со скатными крышами, потолок которых имеет схожий уклон. |
|
HD |
Аналог линейки ND для проемов малой высоты. Ключевое преимущество – работа с широкими полотнами. |
|
LD |
Еще одна вариация серии ND. Исполнение ориентировано на помещения с низкими потолками и малой высотой перемычек. |
|
VS |
Классическая линейка V, модернизированная для помещений со сниженной высотой потолков. Чтобы не вызывать проблем при подъеме створки, направляющие имеют измененный угол наклона. |
|
HS |
Направляющие в высоковедущем исполнении, укомплектованные дугами. Продукт подходит для ворот с высотой до 5000 мм, требует тщательной калибровки до монтажных работ. |
|
ВАЖНО. Некоторые мастера, желая снизить цену комплекта, используют самодельные элементы. Такой подход повышает риск поломки направляющих, полотна, поворотного механизма и других комплектующих.
Виды воротных систем
Классификация систем обусловлена спецификой подъема. В продаже представлены решения с вертикальным перемещением полотна, модели с высоким, низким и стандартным подъемом. К наиболее популярным продуктам относятся автоматические ворота Aluteh и их аналоги для установки под навес. Последние предназначены для работы с конструкциями, не позволяющими разместить полотно под потолком.

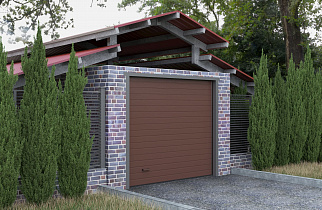

Рис. 4 Размещение полотна в рамках стоянки с навесом
Каждый вид воротных систем подходит для определенных помещений и задач.
С вертикальным подъемом
Ворота с направляющими типа V и VU. Они предполагают верхнее и нижнее расположение пружины, обеспечивают вертикальный подъем полотна без перехода на потолок. Решение оптимально для высоких помещений вроде ремонтных цехов, складов и гаражей для спецтехники.
Рис. 5 Вертикальный подъем
Автоматизация системы потребует установки осевого привода. Нагрузка на него не должен превышать 1000 кг. В противном случае возможны проблемы при подъеме полотна и быстрый износ механизма.
Модели с вертикальным подъемом занимают минимум места, не привязаны к несущей способности перекрытий. Они обладают значительным ресурсом, удобны в эксплуатации.
С высоким подъемом
Конструкции для помещений с высотой потолков порядка 5000 мм. Они характеризуются частичным заходом полотна в горизонтальную плоскость, притом, что его основная часть параллельна стене с проемом.
Рис. 6 Высокий подъем
Со стандартным подъемом
Наиболее распространенный вариант. Он оптимален для гаражей и складских помещений в базовом исполнении.
Рис. 7 Стандартный подъем
При открывании ворот большая часть полотна размещается под потолком. До 30% остается в проеме и над перемычкой. Однако, это не мешает эксплуатации постройки и заезду транспорта.
С низким подъемом
Конструкции для помещений с низкими потолками. В них перемычка отсутствует полностью или имеет минимальный размер. Открывание проема предусматривает полное перемещение полотна в горизонтальную плоскость.
Рис. 8 Низкий подъем
Инструменты и материалы для установки секционных ворот - что потребуется для монтажа
Для проведения монтажных мероприятий потребуется базовый набор строительных инструментов.
- Электрическая дрель или шуруповерт – для работы с направляющими и прочими компонентами на высоте.
- Перфоратор мощностью от 1 кВт – для подготовки монтажных отверстий в бетоне, кирпиче и прочих строительных материалах.
- Лазерный уровень – для точного позиционирования элементов конструкции в пространстве.
- Рулетка – для замеров при подготовительных и монтажных работах.
- Отвертка, желательно со сменными головками – для закручивания метизов.
- Кусачки – для зачистки и откусывания кабелей.
- Плоскогубцы – для выполнения вспомогательных операций в ходе монтажных работ.
При реализации нестандартных проектов могут потребоваться: сварочный аппарат, болгарка и ножницы по металлу.
Не стоит забывать о средствах индивидуальной защиты. Они должны соответствовать перечню выполняемых операций.
Материалы, необходимые для установки ворот, входят в комплект их поставки. При приемке продукции нужно проверить целостность упаковки и наличие всех элементов.
Пошаговая инструкция по установке ворот в гараж своими руками
Монтажные работы предполагают проведение комплекса процедур, включающего замеры, подготовку проема, сборку каркаса и секционного полотна, их установку, проверку и последующую отделку. Каждая операция заслуживает подробного рассмотрения.
Замеры
Первичная процедура, определяющая все дальнейшие действия. Работы выполняются с использованием точного, качественного инструмента. Мастеру необходимо определить глубину помещения, ширину пристенков и проема, а также высоту проема и перемычки.
Рис. 9 Ключевые размеры
ВАЖНО. Ширина проема должна превышать аналогичный размер автомобиля на 600 – 800 мм. Припуск высоты зависит от специфики управления полотном. При установке автоматизированной системы он составляет 200 – 300 мм, ручной – от 350 до 500 мм.
Высота притолоки гаража прямо влияет на площадь применяемого полотна. Для решений до 8 м2 достаточно 130 – 500 мм, для более крупных модулей – свыше 210 мм.
Минимальная ширина боковых пристенков – 125 мм. Этого хватит для размещения направляющих вне зоны заезда транспорта.
Подготовка проема и помещения
Подготовительные мероприятия призваны определить материал, из которого выполнены несущие элементы постройки. Если здание возведено из пенобетона и прочего камня с низкой несущей способностью, требуется усиление. Как правило, производитель предлагает готовые монтажные комплекты, обеспечивающие надежность конструкции.
В качестве дополнительной меры проводятся процедуры по общей подготовке строения.
- Завершение отделочных работ. Выравнивание поверхностей, участвующих в монтаже.
- Расчистка проема от наплывов краски, штукатурки и прочих составов.
- Проверка мест проведения монтажных работ на предмет скрытых коммуникаций.
Перед началом процедур стоит убедиться в полном высыхании отделочных материалов.
Сборка каркаса будущей конструкции
Сборочные мероприятия проводятся в соответствии с комплектной инструкцией и типом проема. Мастеру необходимо использовать опорные стойки, радиусные профили (не требуются для ворот с вертикальным подъемом), направляющие, перемычки и кронштейны.
Место расположения пружин определяется индивидуально, в соответствии с типом конструкции.
Рис. 10 Место размещения пружинных блоков
Монтажные работы выполняются в следующем порядке.
- Закрепление вертикальных направляющих вдоль проема.
- Фиксация горизонтальных направляющих на плитах перекрытий или иных потолочных конструкциях.
Сборка проверяется на предмет люфта. При необходимости выполняется дополнительная протяжка крепежей.
Сборка секционного полотна
При формировании секционного полотна используются наборные элементы из сэндвич-панелей, поставляемые с каркасом. Изначально мастер устанавливает нижнюю панель, проверяет ее положение уровнем и соединяет с подъемным механизмом. В дальнейшем по нумерации размещаются следующие компоненты.
ВАЖНО. Выполнять контрольные операции при помощи уровня стоит при установке каждого элемента. Даже незначительные отклонения в размерах приведут к существенным перекосам.
Тонкости сборки, настройки и монтажа направляющих
При работе с направляющими учитываются следующие нюансы.
- Противоположные элементы должны быть параллельны друг другу.
- Направляющие, находящиеся в единой плоскости, не должны иметь перепады по высоте.
- Элементы монтируются на штатные крепежи, обладающие требуемой несущей способностью.
Окончательная протяжка деталей целесообразна только после их точного позиционирования. В противном случае возникнут затруднения при корректировках.
Сборка торсионного механизма полотна
Торсионный вал собирается и монтируется согласно схеме сборки ворот. Если при его последующей эксплуатации слышен хруст пружины, необходимо скорректировать ее положение после взвода в интервале до 10 мм.
Привод для гаражных секционных ворот
Приводной механизм соединяется с полотном, обеспечивает его перемещение при открывании и закрывании ворот. Модуль монтируется следующим образом:
- На потолке отмечается ось, отображающая центр полотна. Ее можно пометить мелом, маркером или лазерным уровнем.
- По отмеченной линии устанавливается рейка для привода.
- На рейке размещается привод, который через тягу соединяется с полотном.
В завершении остается запитать автоматику.
Отделка и утепление
После установки основной конструкции проводятся дополнительные отделочные работы. Они обеспечивают интеграцию ворот в интерьер, помогают скрыть дефекты монтажа. При необходимости производится утепление материалами на минеральной основе.
Проверка системы и устройство страховки
Собранная система проверяется на сбалансированность. Для этого ворота открываются наполовину и фиксируются в данном положении. Полотно не должно произвольно подниматься или опускаться. Если подобное явление имеет место, требуется корректировка натяжения пружины. Страховка устраивается в соответствии с конструктивным исполнением ворот.
Финишные доработки подъемных ворот
При необходимости мастер вносит доработки, адаптирующие ворота к использованию в помещении. Если операции выполнялись по классической схеме, в дополнительных действиях нет нужды.
Заключение
Монтаж секционных ворот – комплексное, ответственное мероприятие, требующее немало времени и сил. Выполнить процедуру на профессиональном уровне удается не всегда. Если Вы хотите исключить ошибки, неточности и поломку оборудования, обратитесь к нашим специалистам. Мы поможем купить и установить ворота для любого гаража, обеспечим качественную пуско-наладку и последующее обслуживание.
